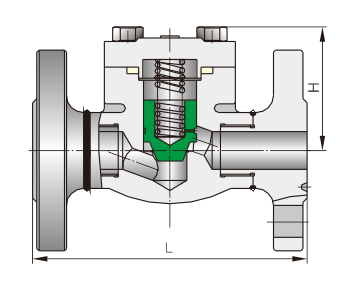

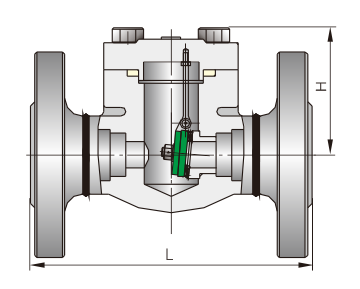

止回阀结构长度和外接尺寸 Main connection dimensions 技术规范 Technical specification 试验压力 Test prssure
PN:1.6~4.0 PN:6.4~10.0 公称通径
DNL
(mm)H
(mm)L
(mm)H
(mm)15 130 61 170 61 20 150 78 190 78 25 160 84 210 84 32 180 103 230 103 40 200 118 260 120 50 230 130 300 135 设计依据 Design reference GB系列 GB series 设计标准 Design standard GB/T12236 结构长度 Face to face GB/T12221 连接法兰 End flange GB/T9113 HG20592 试验和检验 Test & inspection GB/T 26480 压力等级
Pressure grade试验压力 Test pressure 公称压力 PN
Nominal pressure壳体试验
Sheil test正密封试验
Sealing test反密封试验
Sealing test气密封试验
Air seal test1.6 2.4 1.76 1.76 0.6 2.5 3.75 2.75 2.75 0.6 4.0 6.0 4.4 4.4 0.6 6.3 9.45 6.93 6.93 0.6 10.0 15.0 11.0 11.0 0.6 16.0 24.0 17.6 17.6 0.6 26.0 39.0 28.5 28.5 0.6
