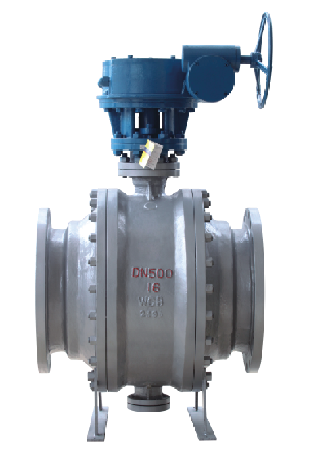

法兰连接固定软密封球阀系列 Q347F

产品描述

主要零件和材质 Main parts and materials

序号 NO	零件名称 Accessor name	材质 Material
序号 NO	零件名称 Accessor name	ASTM/API 系列 series
1	螺母 Nut	A194, 2H, 8, 8M
2	螺柱 Bonnet bolt	A193, B7, B16, B8, B8M
3	阀盖 Bonnet	A216(WCB, LCB) A351(CF8, CF8M, CF3M)
4	弹簧 Spring	60Si2Mn, 304, 316, 17-7PH, Inconel750
5	内六角螺钉 Nut	A193, B7, B16, B8, B8M
6	固定轴 Seat ring	A276(420, 304, 304L, 316, 316L)
7	垫子 Gasket	PTFE 不锈钢+石墨
8	阀体 body	A216(WCB, LCB) A351(CF8, CF8M, CF3M)
9	放空阀 Autocontol vtrol	A276 (304, 316)
10	球体 Ball	A276, 304, A182(F304, F316, F316L, A105)+ENP
11	中垫 Gasket	PTFE 不锈钢+石墨
12	阀座 Seat	A105, A182(F304, F316, F316L)
13	阀杆 Stem	A276 (420, 304, 304L, 316, 316L)
14	普通平键 Key	45#
15	填料箱 Packing	A105, A182(F304, F316)
16	内六角螺钉 Nut	A193, B7, B16, B8, B8M
17	填料 Packing	PTFE 石墨
18	填料压盖 Gland	A216, WCB,A351( CF8, CF8M)
19	支架 Yoke	A216, WCB, A182, CF8
20	弹性挡圈 Elostic retai ring	60Si2Mn 17-7PH
21	外六角螺柱 bonnet bolt	A193, B7, B16, B8, B8M
22	轴套 Bush bearing	自润滑复合轴套 A276(304, 316)+PTFE
23	排污塞 Drain valve	A105, A276(F304, F316)
24	密封圈 Sealing ring	PTFE RPTFE PEEK PPL 尼龙

产品特征 Spericfications

适用介质：水、气、油品、天然气和酸碱腐蚀性介质
适用温度：-196~150℃
驱动方式：手动、气动、电动、液动等
公称压力：150LB~900LB
公称通径：2"~40"
Applicable media: water, gas, oil, gas and acid and alkali corrosive medium
Applicable temperature: -196~150℃
Driver: manual, pneumatic, electric, etc
Nominal pressure: 150LB~900LB
Nominal size: 2"~40"

技术规范 Technical specification

设计依据 Design reference	ASME/API系列 ASME/API series
设计标准 Design standard	ASME B16.34 API6D
结构长度 Face to face	ASME B16.10 API609
连接法兰 End flange	ASME B16.5
试验和检验 Test & inspection	API 598

试验压力 Test prssure

压力等级 Pressure grade	试验压力 Test pressure
公称压力 PN Nominal pressure	壳体试验 Sheil test	正密封试验 Sealing test	反密封试验 Sealing test	气密封试验 Air seal test
150LB	3.0	2.2	2.5	0.6
300LB	7.5	5.5	5.5	0.6
600LB	15.0	11.0	11.0	0.6
900LB	22.5	16.5	16.5	0.6

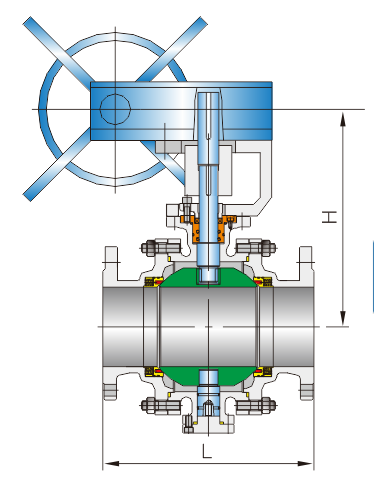

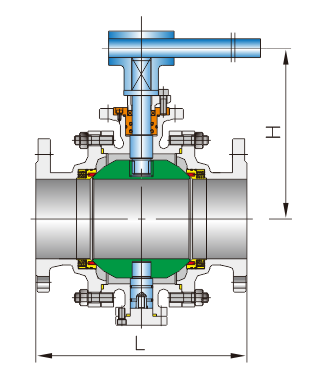

球阀结构长度和外接尺寸 Main connection dimensions

150LB			300LB		600LB		900LB
公称通径 DN	L (mm)	H (mm)	L (mm)	H (mm)	L (mm)	H (mm)	L (mm)	H (mm)
2"	216	120	216	120	292	120	368	220
2 1/2"	241	135	241	135	330	185	419	240
3"	283	165	283	165	356	200	381	260
4"	305	185	305	185	432	235	457	300
5"	356	300	381	300	508	290	559	340
6"	394	350	403	350	559	300	610	365
8"	457	400	502	400	660	375	737	395
10"	533	495	568	495	787	445	838	505
12"	610	580	648	580	838	515	965	575
14"	686	630	762	630	889	550	1029	675
16"	762	670	838	670	991	615	1130	765
18"	864	700	914	700	1092	750	1219	870
20"	914	850	991	850	1194	810	1321	895
24"	1067	1050	1143	1050	1397	1050	1549	960
28"	1245	1100	1346	1100	1549	1180	1780	1210
32"	1372	1180	1524	1180	1778	1250	2050	1290
36"	1524	1230	1727	1230	2083	1315
40"	1753	1320	1880	1320	2337	1420
