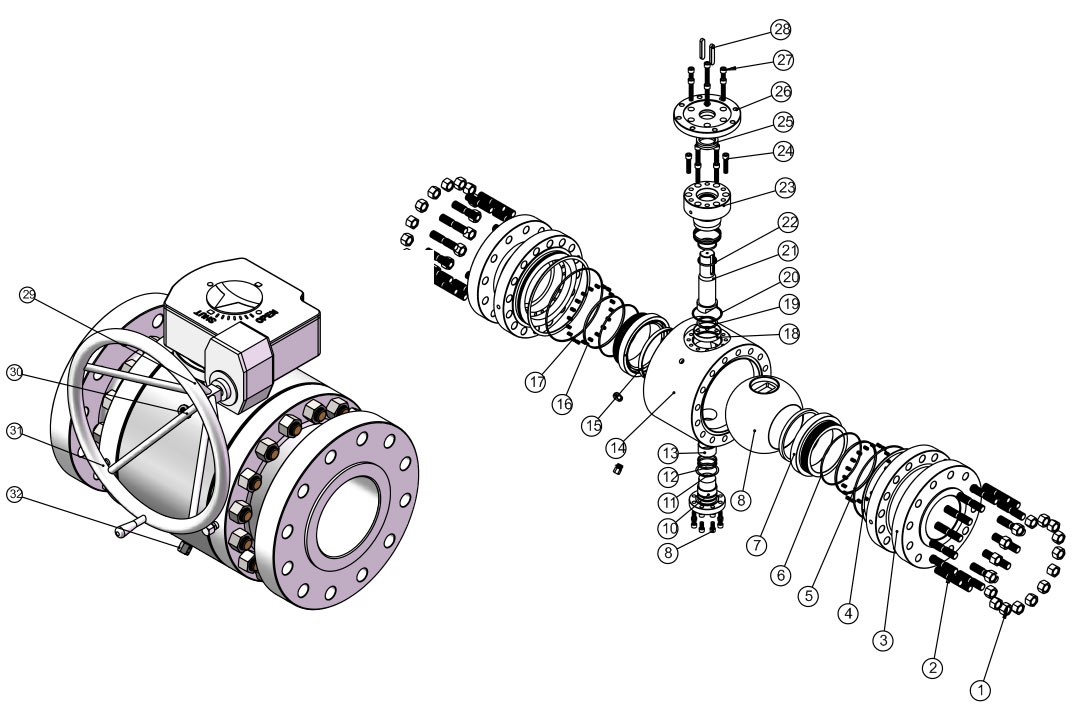

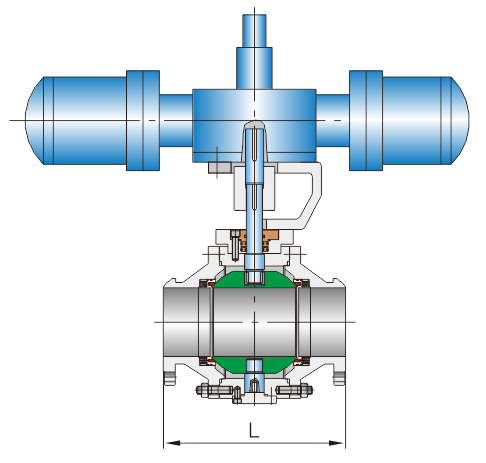

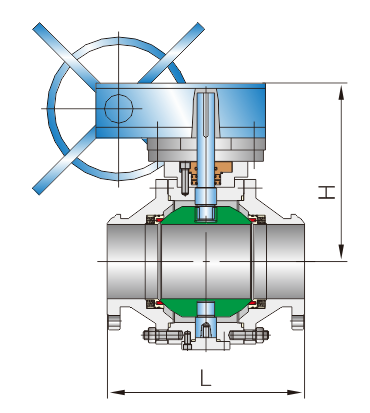

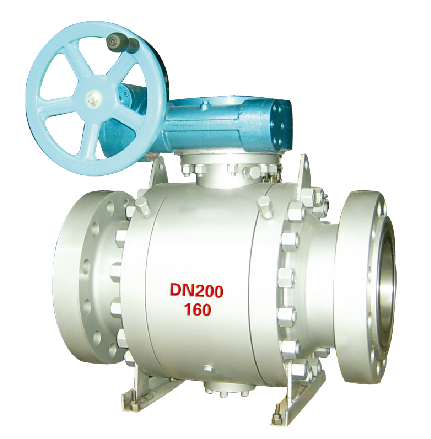

主要零件和材质 Main parts and material 产品特征 Spericfications 适用介质:水、气、油品、天然气和酸碱腐蚀性介质 技术规范 Technical specification 试验压力 Test prssure 球阀结构长度和外接尺寸 Main connection dimensions
序号
NO零件名称
Accessor name材质 Material ASTM/API 系列 series 1 螺母 Nut A194, 2H, 8, 8M 2 螺柱 Bonnet bolt A193, B7, B16, B8, B8M 3 阀盖 Bonnet ASTM, A105, A182( F304, F316, F316L) 4 中垫 Gasket PTFE 不锈钢+石墨 5 O型圈 O ring 丁腈橡胶 Rubber 氟橡胶 Viton 6 O型圈 O ring 丁腈橡胶 Rubber 氟橡胶 Viton 7 阀座支承圈 Supporting ring ASTM, A105, A182(F304, F316, F316L) 8 球体 Ball 304, F304, F316, F316L, A105+ENP 9 内六角螺钉 Nut 35#, 304, 316, 316L 10 固定轴 Seat ring A276(420, 304, 304L, 316, 316l) 11 垫子 Gasket PTFE 不锈钢Stainless steel+石墨graphite 12 O型圈 O ring 丁腈橡胶 Rubber 氟橡胶 Viton 13 轴套 Bush bearing 自润滑复合轴套 304/316+HF 14 阀体 Body ASTM, A105, LF2, F304, F316, F316L 15 阀座 Seat ASTM, A105, A182(F304, F316, F316L) 16 放火圈 Fire sate gasket 不锈钢Stainless steel+石墨graphite 17 弹簧 Spring 60Si2Mn, 304, 316, 17-7PH, Inconel750 18 轴套 Bush bearing 自润滑复合轴套 304/316+HF 19 垫子 Gasket PTFE 不锈钢 Stainless steel+石墨 Graphite 20 垫子 Gasket PTFE 不锈钢 Stainless steel+石墨 Graphite 21 阀杆 Stem A276(420, 304, 304L,316,316L) 22 O型圈 O ring 丁腈橡胶 Rubber 氟橡胶 Viton 23 填料箱 Packing ASTM, A105, 182(F304, F316, F316L) 24 内六角螺钉 Nut 35#, 304, 316, 316L 25 填料 Packing PTFE 石墨Graphite 26 连接盘 Abapting flange ASTM, A105, A182(F304, F316) 27 外六角螺柱 Bonet bolt A193, B7, B16, B8, B8M 28 普通平键 Key 45# 29 注脂阀 Sealant inection vlve ASTM, A105, A182(F304, F316) 30 放空阀 Autocontol vtrol ASTM, A105, A182(F304, F316) 31 注脂阀 Sealant inection vlve ASTM, A105, A182(F304, F316) 32 放空阀 Autocontol vtrol ASTM, A105, A182(F304, F316)
适用温度:-196~150℃
驱动方式:手动、气动、电动、液动等
公称压力:150LB~1500LB
公称通径:2"~40"
Applicable media: water, gas, oil, gas and acid and alkali corrosive medium
Applicable temperature: -196~150℃
Driver: manual, pneumatic, electric, etc
Nominal pressure: 150LB~1500LB
Nominal size: 2"~40"设计依据 Design reference ASME/API系列 ASME/API series 设计标准 Design standard ASME B16.34 API6D 结构长度 Face to face ASME B16.10 API609 连接法兰 End flange ASME B16.5 试验和检验 Test & inspection API 598 压力等级
Pressure grade试验压力 Test pressure 公称压力 PN
Nominal pressure壳体试验
Sheil test正密封试验
Sealing test反密封试验
Sealing test气密封试验
Air seal test150LB 3.0 2.2 2.5 0.6 300LB 7.5 5.5 5.5 0.6 600LB 15.0 11.0 11.0 0.6 900LB 22.5 16.5 16.5 0.6 1500LB 37.5 27.5 27.5 0.6 150LB 300LB 600LB 900LB 1500LB 公称通径
DNL
(mm)H
(mm)L
(mm)H
(mm)L
(mm)H
(mm)L
(mm)H
(mm)L
(mm)H
(mm)2" 216 120 216 120 292 120 368 220 368 220 2 1/2" 241 135 241 135 330 185 419 230 419 230 3" 283 165 283 165 356 200 381 250 470 250 4" 305 185 305 185 432 245 457 270 546 270 5" 356 285 381 285 508 265 559 340 673 340 6" 394 310 403 310 559 310 610 385 705 385 8" 457 340 502 340 660 365 737 435 832 435 10" 533 385 568 385 787 415 838 520 991 520 12" 610 415 648 415 838 475 965 660 1130 660 14" 686 450 762 450 889 505 1029 695 1257 695 16" 762 515 838 515 991 535 1130 765 1384 765 18" 864 545 914 545 1092 640 1219 870 20" 914 585 991 585 1194 675 1321 895 24" 1067 665 1143 665 1397 760 1549 960 28" 1245 725 1346 725 1549 840 1780 1160 32" 1372 925 1524 925 1778 915 2050 1240 36" 1524 990 1727 990 2083 990 40" 1753 1069 1880 1069 2337 1215
