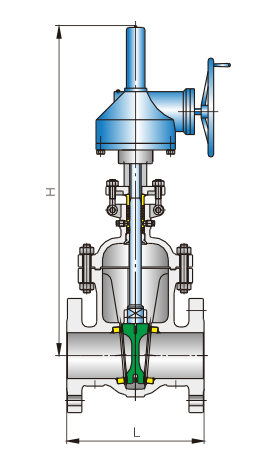

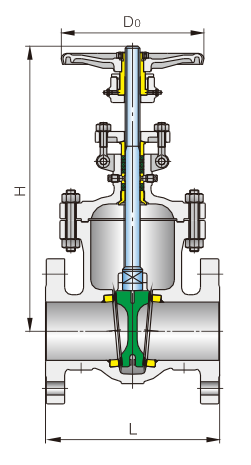

产品特征 Spericfications 适用介质：水、气、油品、天然气和酸碱腐蚀性介质 适用温度：-196~425℃ 驱动方式：手动、气动、电动等 公称压力：600LB~1500LB 公称通径：4"~40" Applicable media: water, gas, oil, gas and acid and alkali corrosive medium Applicable temperature: -196~425℃ Driver: manual, pneumatic, electric, etc Nominal pressure: 600LB~1500LB Nominal size: 4"~40" 技术规范 Technical specification 试验压力 Test prssure 闸阀结构长度和外接尺寸 Main connection dimensions
设计依据 Design reference ASME/API系列 ASME/API series 设计标准 Design standard ASME B16.34 API600 结构长度 Face to face ASME B16.10 连接法兰 End flange ASME B16.5 试验和检验 Test & inspection API 598 压力等级
Pressure grade试验压力 Test pressure 公称压力 PN
Nominal pressure壳体试验
Sheil test正密封试验
Sealing test反密封试验
Sealing test气密封试验
Air seal test600LB 15.0 11.0 11.0 0.6 900LB 22.5 16.5 16.5 0.6 1500LB 37.5 27.5 27.5 0.6 150LB 300LB 公称通径
DNL
(mm)H
(mm)D0
(mm)L
(mm)H
(mm)D0
(mm)2" 292 425 250 372 540 300 2 1/2" 330 485 300 422 550 350 3" 356 510 300 384 625 350 4" 432 610 400 460 730 400 5" 508 700 450 6" 559 820 500 613 860 600 8" 660 920 600 740 930 600 10" 787 1080 600 841 1090 650 12" 838 1220 650 968 1245 700 14" 889 1475 700 1038 16" 991 1650 800 1140 18" 1092 1730 800 20" 1194 2019 800 24" 1397 28" 1549 32" 1778 36" 2083 40" 2149
