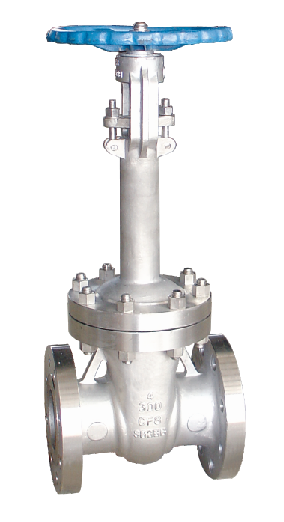

产品特征 Spericfications 适用介质：水、气、油品、天然气和酸碱腐蚀性介质 适用温度：-196~425℃ 驱动方式：手动、气动、电动等 公称压力：150LB~900LB 公称通径：2"~24" Applicable media: water, gas, oil, gas and acid and alkali corrosive medium Applicable temperature: -196~425℃ Driver: manual, pneumatic, electric, etc Nominal pressure: 150LB~900LB Nominal size: 2"~24" 技术规范 Technical specification 闸阀结构长度和外接尺寸 Main connection dimensions
设计依据 Design reference ASME/API系列 ASME/API series 设计标准 Design standard ASME B16.34 API600 结构长度 Face to face ASME B16.10 连接法兰 End flange ASME B16.5 试验和检验 Test & inspection API 598
试验压力 Test prssure压力等级
Pressure grade试验压力 Test pressure 公称压力 PN
Nominal pressure壳体试验
Sheil test正密封试验
Sealing test反密封试验
Sealing test气密封试验
Air seal test150LB 3.0 2.2 2.5 0.6 300LB 7.5 5.5 5.5 0.6 600LB 15.0 11.0 11.0 0.6 900LB 22.5 16.5 16.5 0.6 150LB~900LB 公称通径
DN温度
Temperature-46℃ -101℃ -196℃ 2" 110 130 170 2 1/2" 110 130 170 3" 120 150 190 4" 130 160 200 5" 130 160 200 6" 140 170 220 8" 140 170 220 10" 150 180 240 12" 150 180 240 14" 160 190 250 16" 160 190 250 18" 160 190 250 20" 170 200 260 24" 170 200 260
